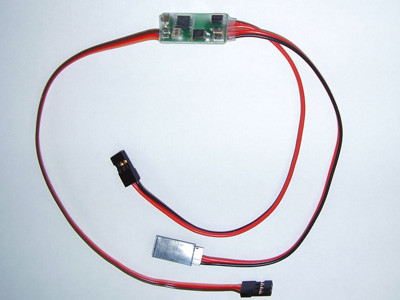

Електронний опто-вимикач / Killswitch eco (v 2.1)

Розміри (без проводів), мм ................................ 30 х 14 х 5
Маса (з проводами), м ........................................... 9
Постійний струм, А .................................................... 8
Короткочасний струм, А ......................................... 12
Імпульсний струм, А .................................................... 30
Напруга зовнішнього акумулятора, В ............... 4,8...15
  Температурний діапазон ....................................... 0 ...+50°З

Електронний ОПТО-вимикач (KillSwitch) призначений для дискретного включення на борту моделі різних пристроїв, робота яких пов'язана з генерацією перешкод, що впливають на роботу каналу зв'язку ( електродвигуни з підвищеним щирій щіток, іскрові системи запалювання для ДВЗ і т. д.).
Включення даного пристрою здійснюється по вільному каналу передавача.
Підключення пристрою слід проводити у відповідності з малюнком і суворо дотримуючись кольорове маркування проводів (червоний - плюс, чорний - мінус). Триколірний провід з фішкою підключається до відповідного каналу приймача. Кнопка налаштування і світлодіодний індикатор встановлені безпосередньо на платі пристрою.
Перевірку працездатності і налаштування пристрою слід виробляти до підключення зовнішнього силового акумулятора і навантаження. Така можливість забезпечується завдяки тому, що вся сигнальна частина схеми живиться безпосередньо від приймача.

ПРОГРАМУВАННЯ
Початкові установки блоку: точка включення - 1,5 мс, робочий сектор 1,5-2,0 мс, неробочий сектор 1,0-1,5 мс. Програмування здійснюється настроювальної кнопкою і контролюється за допомогою світлодіодного індикатора. Для зміни робочого сектора (реверсування) слід натиснути кнопку програмування до включення живлення приймача, потім, утримуючи її, подати живлення на приймач. Після того, як індикатор почне блимати, робочий сектор реверсирован. Після цього кнопку налаштування слід відпустити. Для зміни точки включення модуля слід при включених передавачі, приймачі і блоці встановити бажане положення ручки на передавачі, потім натиснути і утримувати кнопку програмування. Після того, як індикатор почне блимати, нове положення точки включення запрограмовано. Після цього кнопку налаштування слід відпустити.

ЕКСПЛУАТАЦІЯ
Возможно параллельное подключение двух и более подобных устройств к одному каналу приемника с индивидуальной настройкой каждого из них.
При эксплуатации следует тщательно соблюдать полярность подключения устройства к нагрузке и внешнему аккумулятору.
Следует избегать попадания воды, пыли и топлива на платы устройства. При установке на борту модели следует предпринять меры по защите устройства от воздействия вибрации и ударных нагрузок.
Слід дотримуватися діапазон живлячої напруги навантаження. Зважаючи на те, що управління силовим транзистором здійснюється від джерела живлення навантаження, його нормальна робота можлива тільки у вказаному діапазоні живлячої напруги - 4,8...15,0 Ст.
