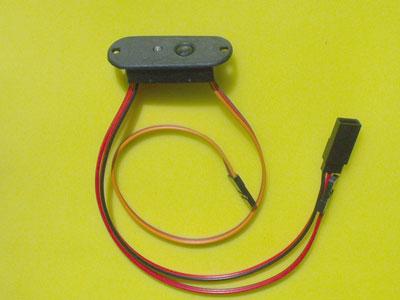

Електронний опто-вимикач/Killswitch (v 2.0)

  Розміри (без дротів), мм................................................ 46 х 18 х 11
  Маса (з дротами), г............................................................... 12,5
  Постійний струм, А.............................................................................. 8
  Короткостроковий струм, А........................................................................ 15
  Імпульсний струм, А..................................................................... 40
  Напруга зовнішнього акумулятора, В ............... 4,8...15
  Температурний діапазон.........................................................  0 ...+50°С

Електронний ОПТО-вимикач (KillSwitch) призначений для дискретного ввімкнення на борту моделі різних пристроїв, робота яких пов'язана з генерацією перешкод, що впливають на роботу каналу зв'язку (електродвигувачі з підвищеним іскринням щіток, іскові системи запалювання для ДВС тощо).
Увімкнення цього пристрою відбувається за вільним каналом передавача.
Приєднання пристрою треба робити відповідно до рисункового та суворо дотримуючись колірного маркування дротів (червоний — плюс, чорний — мінус). Триколірний дріт із фішкою під'єднується до відповідного каналу приймача. Кнопка настроювання та світлодіодний індикатор вмонтовані безпосередньо в корпус пристрою.
Перевірку працездатності та настроювання пристрою треба проводити до під'єднання зовнішнього силового акумулятора та навантаження. Така можливість забезпечується завдяки тому, що вся сигнальна частина схеми живиться безпосередньо від приймача.

ПРОГРАМУВАННЯ
Початкові установки блока:
точка ввімкнення — 1,5 мс, робочий сектор 1,5-2,0 мс, неробочий сектор 1,0-1,5 мс. Програмування здійснюється настройкою кнопкою й контролюється за допомогою світлодіодного індикатора. Для зміни робочого сектора (реверсування) треба натиснути кнопку програмування до вмикання живлення приймача, потім, утримуючи її, подати живлення на приймач. Після того, як індикатор почне блимати, робочий сектор реверсований. Після цього кнопку налаштування треба відпустити. Для зміни точки ввімкнення модуля треба за увімкненого передавача, приймача та блоку встановити бажане положення ручки на передавачі, потім натиснути й утримувати кнопку програмування. Після того, як індикатор почне блимати, нове положення точки вмикання запрограмоване. Після цього кнопку налаштування треба відпустити.

ЕКСПЛУАТАЦІЯ
Дотримуйтеся полярності під'єднання пристрою до навантаження та зовнішнього акумулятора, а також значення напруги зовнішнього акумулятора (4,8...15,0 В), оскільки керування силовим транзистором відбувається від нього і нормальна робота блока можлива тільки в зазначеному діапазоні напряжений. Треба уникати потрапляння води, пилу та палива всередину пристрою.
Допускається встановлення (врізання) пристрою із зовнішнього боку фюзеляжу з боку, протилежного вихлопу ДВС. Рекомендується установлення з внутрішньої сторони фюзеляжу з виконанням отворів під кріплення, індикатор і кнопку настроййки. Після налаштування отвору слідує заклеїти прозорим скотчем.
