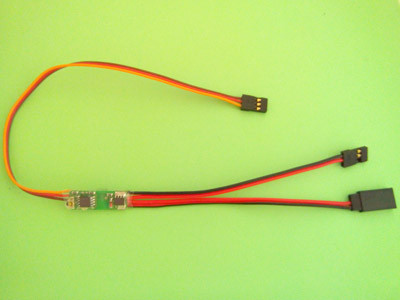

Електронний опто-вимикач/Killswitch (v 3.0) 13 А-eco

  Розміри (без дротів), мм................................................ 32 х 11 х 6
  Маса (з дротами), г............................................................... 9,5
  Постійний струм, А........................................................................... 5
  Короткостроковий струм, А..................................................................... 10
  Імпульсний струм, А..................................................................... 30
  Напруга зовнішнього акумулятора, В ............... 4,8...15
  Температурний діапазон......................................................  0 ...+40°С

Електронний ОПТО-вимикач (KillSwitch) призначений для дискретного ввімкнення на борту моделі різних пристроїв, робота яких пов'язана з генерацією перешкод, що впливають на роботу каналу зв'язку ( електродвигуни з підвищеним іскринням щіток, іскраві системи запалювання для ДВС тощо).
Увімкнення цього пристрою відбувається вільним каналом передавача.
Приєднання пристрою треба робити відповідно до рисункового та суворо дотримуючись колірного маркування дротів (червоний — плюс, чорний — мінус). Триколірний дріт із фішкою під'єднується до відповідного каналу приймача. Кнопка настроювання та світлодіодний індикатор встановлені безпосередньо на платі пристрою. Перевірку працездатності та настроювання пристрою треба проводити до під'єднання зовнішнього силового акумулятора та навантаження. Така можливість забезпечується завдяки тому, що вся сигнальна частина схеми живиться безпосередньо від приймача.

ПРОГРАМУВАННЯ
Початкові установки блока: точка вмикання — 1,5 мс, робочий сектор 1,5-2,0 мс, неробочий сектор 1,0-1,5 мс. Програмування здійснюється настройкою кнопкою й контролюється за допомогою світлодіодного індикатора. Для зміни робочого сектора (реверсирування) треба натиснути кнопку програмування до вмикання приймача, потім, утримуючи її, подати живлення на приймач. Після того, як індикатор почне блимати, робочий сектор реверсований. Після цього кнопку налаштування треба відпустити. Для зміни точки ввімкнення модуля треба за увімкненого передавача, приймача та блоку встановити бажане положення ручки на передавачі, потім натиснути й утримувати кнопку програмування. Після того, як індикатор почне блимати, нове положення точки вмикання запрограмоване. Після цього кнопку налаштування треба відпустити.

ЕКСПЛУАТАЦІЯ
Можливе паралельне під'єднання двох і більш подібних пристроїв до одного каналу приймача з індивідуальним настроюванням кожного з них.
Під час експлуатації треба ретельно дотримуватися полярності під'єднання пристрою до навантаження і зовнішньому акумулятору.
Треба уникати потрапляння води, пилу та палива на плату пристрою. Під час встановлення на борту моделі треба вжити заходів щодо захисту пристрою від вплив вібрації й ударних навантажень.
Треба дотримуватися діапазону живильної напруги навантаження. З огляду на те, що керування силовим транзистором відбувається від джерела живлення навантаження, його нормальна робота можлива тільки в зазначеному діапазоні живильної напруги — 4,8...15,0 В.
