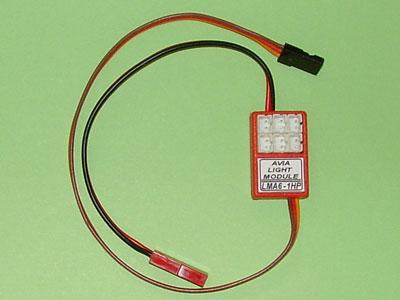

Світловий модуль LMA 6-1HP — БАНО

390 ₴

  • Немає в наявності
  • Код: No.032005
Світловий модуль LMA 6-1HP — БАНО
Світловий модуль LMA 6-1HP — БАНОНемає в наявності
390 ₴
+380 (50) 743-01-44
  • +380 (67) 506-90-74
+380 (50) 743-01-44
  • +380 (67) 506-90-74
повернення товару протягом 14 днів за домовленістю

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Робочий струм загальний (не більш ніж)............................................. 3 А
Напруга живлення................................................ 3,6...12,6 В
Стандарт сигнального роз'єму.................. HITEC/JR
Стандарт силового разъема ................................. JST
Кількість каналів навантаження............................................................ 6
Маса (повна з дротами)...................................................... 8 г
Розміри (без дротів)............... 29 х 19 х 10 мм

Призначення, струми та робочі сектори вогнів:
1 — криловий вогонь (червоний), до 500 мА, сектор А — вимкнений, сектора Б і В — увімкнений;
2 — криловий вогонь (зелений), до 500 мА, сектор А — вимкнений, сектора Б і В — увімкнений;
3 — посадковий вогонь (білий), до 500 мА, сектора А і Б — вимкнений, сектор В — увімкнений;
4 — посадковий вогонь (білий), до 500 мА, сектору А і Б — вимкнено, сектор В — увімкнений;
5 — подвійний проблисковий вогонь (білий), до 1 А, сектор А — вимкнений, сектора Б і В — увімкнений;
6 — одинарний проблисковий вогонь (червоний), до 1 А, сектор А — вимкнений, сектору Б і В — увімкнений.
Номери вогнів представлені на рис.1, сектора (положення ручки передавача) — на рис.2.

Цей світловий модуль призначений для керування комплектом бортових аеронавігаційних і посадкових вогнів підвищеної потужності на моделях, що літають. Самі аеронавігаційні та посадкові вогні до комплекту модуля не входять і купуються окремо, або виготовляються самостійно на базі потужних світлодіодів відповідного кольору.
Для крилових вогнів рекомендується застосовувати ширококутні світлодіоди потужністю 1 Вт, для посадкових вогнів — аналогічні, але з фокусувальними насадками, для проблискових — ширококутні світлодіоди потужністю 1...3 Вт.
Полярність під'єднання див. на рис.3.

Керування світловим модулем і під'єднаними до нього світлодіодами здійснюється за виділеним для цієї мети каналом  керування (приймача-передавача). Увімкнення і вимкнення груп вогнів (у разі увімкненого приймача) визначається положенням ручки або трипозиційного тумблера відповідного каналу передавача.
Живлення модуля здійснюється від окремого джерела. Рекомендуємо використовувати імпульсний стабілізатор на напругу 3,6...3, 7 В і струм 3 А, що живиться від батареї 2...3LiPo. Допускається живлення від 1LiPo-елемента великої ємності. Водночас треба не допускати його розряду нижче напруги 3,5 В, щоб уникнути зниження яскравості світіння світлодіодів. Звертаємо увагу користувачів пристрою, що навантаження 5 і 6 не працюють одночасно, тому сумарний струм, споживаний модулем, не перевищує 3 А. Живлення модуля безпосередньо від батареї 2...3LiPo можливе, але призведе до підвищеного тепловиділення на обмежувальних резисторах.
Увага!   Модуль треба встановлювати в фюзеляжі моделі в місці, захищеному від потрапляння вологи, пилу та бризок палива. Також бажано передбачити захист модуля від вібрації.



Інформація для замовлення
  • Ціна: 390 ₴
