Електронний вимикач БАНО/підсвітки (з реверсом)

Увімкнення цього пристрою відбувається за вільним каналом передавача (при цьому сам пристрій під'єднується до відповідного каналу приймача). Живлення вимикача та комутованого навантаження здійснюється безпосередньо від шини живлення приймача. Регулювання моменту спрацьовування вимикача здійснюється за допомогою підстрочного резистора "настроювання увімкнення", настроювання напрямку (сектора) спрацьовування здійснюється перемикачем "реверсування" через поворот його в крайнє положення. В середньому положенні цього перемикача вихідне навантаження вимкнене.

Під час спрацьовування пристрою спалахує світлодіод "індикація".

Можливе паралельне під'єднання двох подібних пристроїв до одного каналу приймача (через розгалужувач) з індивідуальним настроюванням сектору та моменту спрацьовування кожного з них.

Також можливе під'єднання вимикача паралельно регулятору ходу (через розгалужувач) на автомоделі для організації роботи стоп-сигналів або паралельно поворотному сервомеханізму для індикації повороту.

Перевірку працездатності та попереднє настроювання пристрою зі спрацьовування світлодіодного індикатора на платі пристрою треба здійснювати до під'єднання зовнішнього навантаження. Така можливість забезпечується завдяки тому, що вся силова та сигнальна частина схеми вимикача живиться безпосередньо від шини приймача.

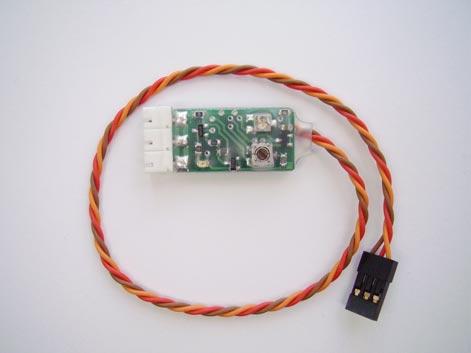

Під час експлуатації треба ретельно дотримуватися полярності під'єднання як самого пристрою, так і під'єднуваного зовнішнього навантаження. Навантаження під'єднується до штекерних гнізд, розташованих на торці плати з обов'язковим дотриманням полярності (див. малюнок). Сумарний струм навантаження не має перевищувати 1 А. У межах цього значення (1 А) струм навантаження між каналами може бути розподілений довільно.

Рекомендується експлуатувати цей пристрій за стандартного живлення приймача (4 нікель-кадмієвих акумулятора або ВЕС 5 В).
