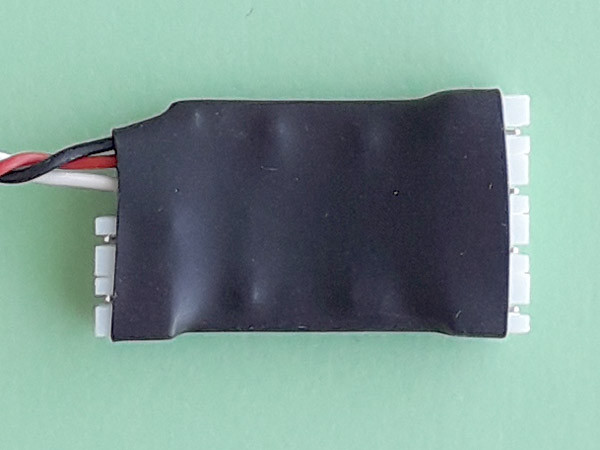

Світловий модуль LMA6-1E (БАНО)

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Опис:

Призначення, струми та робочі сектори вогнів:
1 — криловий вогонь (червоний), до 150 мА, сектор А — вимкнений, сектора Б і В — увімкнений;
2 — криловий вогонь (зелений), до 150 мА, сектор А — вимкнений, сектора Б і В — увімкнений;
3 — посадковий вогонь (білий), до 150 мА, сектору А і Б — вимкнено, сектор В — увімкнений;
4 — посадковий вогонь (білий), до 150 мА, сектора А і Б — вимкнений, сектор В — увімкнений;
5 — подвійний проблисковий вогонь (білий), до 200 мА, сектор А — вимкнений, сектору Б і В — увімкнений;
6 — одинарний проблиск. вогонь (червоний), до 200 мА, сектор А — вимкнений, сектору Б і В — увімкнений.

Номери комірок під'єднання вогнів представлені на рис.1,  сектора (положення ручки передавача) — на рис.2.

Сумісно зі світловим модулем використовується комплект вогнів  No.032001 або можна замовити комплект деталей для самостійного складання вогнів.

Цей світловий модуль призначений для керування комплектом бортових аеронавігаційних і посадкових вогнів на моделях, що літають. Самі аеронавігаційні та посадкові вогні до комплекту модуля не входять і купуються окремо (см. No.032001), або виготовляються самостійно на базі яскравих світлодіодів відповідного кольору.
Для аеронавігаційних вогнів рекомендується застосовувати ширококутні світлодіоди, для посадкових вогнів — вузькокутні. Полярність під'єднання — на рис.3.

Керування світловим модулем і під'єднаними до нього світлодіодами відбувається за виділеним для цієї мети каналом керування (приймача-передавача).  Увімкнення і вимкнення груп вогнів (у разі увімкненого приймача) визначається положенням ручки або трипозиційного тумблера відповідного каналу передавача.

Живлення модуля здійснюється безпосередньо від силової шини приймача від загального джерела — 4 NiCd акумулятора або ВЕС 5 В. Оскільки БАНО є постійним додатковим навантаженням до 1 А, цей факт треба враховувати під час добору ВЕС. У разі використання вогнів нашого виробництва перевищення живлювальною напругою рівня 6 В неприпустимо. У разі самостійного виготовлення вогнів і підбору струмообмежувальних резисторів, напруга може бути збільшена.

Увага!   Конструкція модуля негерметична, тому модуль треба встановлювати в фюзеляжі моделі в місці, захищеному від потрапляння вологи, пилу та бризок палива. Також бажано передбачити захист модуля від вібрації.
