Крильові вогні та маяки для модуля LMA7-1BC (БАНО)

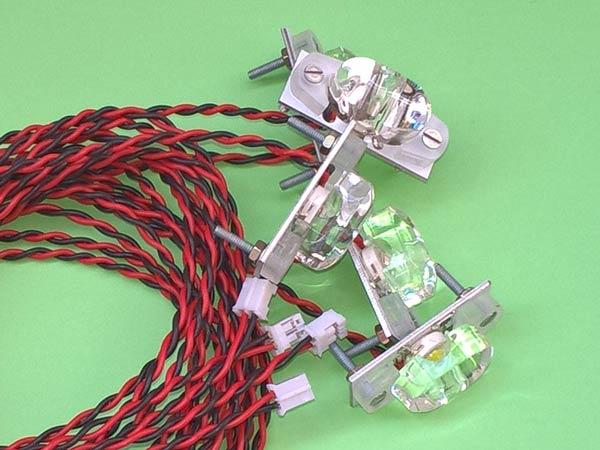

Цей комплект вогнів і маяків призначений для спільної роботи зі світловим блоком LMA7-1BC і має наступну комплектність і технічні характеристики (номера вогнів відповідають специфікації модуля LMA7-1BC):
1 — криловий вогонь (червоний), споживаний струм — до 400 мА, довжина кабелю 1000 мм, маса — 9,5 г;
2 — криловий вогонь (зелений), споживаний струм — до 400 мА, довжина кабелю 1000 мм, маса — 9,5 г;
5 — одинарний проблисковий маяк (червоний), споживаний струм — до 800 мА, довжина кабелю 600 мм, маса — 7,5 г;
6 — "круговий" проблисковий маяк (білий), споживаний струм — до 800 мА, довжина кабелю 600 мм, маса — 7,5 г;
7 — подвійний проблисковий вогонь (білий), споживаний струм — до 800 мА, довжина кабелю 600 мм, маса — 7,5 г;
Номери вогнів проставлені маркером на платах.

Світлодіоди вогнів 1 і 2 — постійного світіння, розрахунковий режим — 1 Вт. Вони вимагають встановлення на додаткову алюмінієву пластину-радіатор площею 15-20 кв. см. Пластина-радіатор може розташовуватися як на поверхні законцювання крила, так і всередині самого крила з м'якою обтяжкою.

Світлодіоди маяків 5, 6 і 7 — постійного світіння, розрахунковий режим — 3 Вт. Їхня робота в імпульсному режимі забезпечується схемою модуля LMA7-1BC, водночас додаткових радіаторів їм не потрібно.

Маяки 6 і 7 білого світіння повністю взаємозамінні. Схема модуля LMA7-1BC допускає встановлення як усіх, так і частини маяків за бажанням.

Полярність під'єднання вогнів: червоний дріт — плюс, чорний дріт — мінус.

Увага!
Використання маяків 5, 6 і 7 у режимі постійного світіння без додаткових радіаторів неприпустимо. Це призведе до їхнього перегрівання та виходу з ладу. Треба уникати потрапляння вологи, пилу й то-пліву в корпус світлодіодів і в роз'єми.
